  DZB-3000型綜合保護儀及地址碼開關說明

  一、 概述

  本產品由一臺綜合保護儀和多臺配有地址碼終端器的保護裝置一起共同組成一種成本低、安裝方便 、運行穩定、可靠性高的帶式輸送機安全保護系統。綜合保護儀能自動對系統進行不間斷的檢測,集中監測膠帶機的運行狀態,并將有關信息,如膠帶機各個 位置的跑偏、事故、打滑、堵塞等及時送給用戶,以地址碼的方式命名,當各種信號開關動作時,綜合保護儀能迅速將開關類型及其地址編號通過485通訊方式傳播至上位PLC。

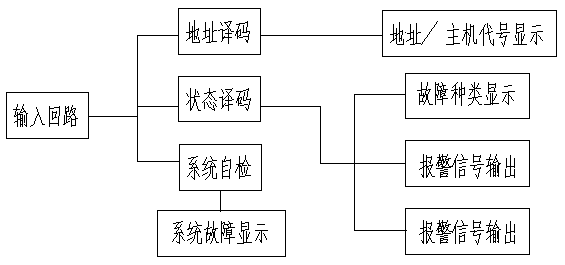

  二、 工作原理

  綜合保護儀與具有地址編碼功能的膠帶機保護裝置一起組成綜合保護系統。保護裝置包括:拉繩開關、跑偏開關、膠帶速度檢測器、縱向撕裂檢測器、料流檢測器、料位計、斷帶保護等,每個保護裝置均配有一編碼器開關板,板內含有該裝置的地址碼及相關信息。所有的保護裝置均由一根多芯電纜連接到保護儀上,當膠帶機發生故障并導致某一保護裝置動作時,保護儀內相關接點動作,輸出停機或報警信號, 本裝置的控制核心是單片機,接受Rs485通訊總線送來的現場各保護裝置終端信號,經放大,譯碼,邏輯分析后陸續將其運行狀態顯示在顯示器上,并與上位機進行通訊。

  三、 結構特征

四、使用說明

首次使用,請先設置綜保地址,然后進行一次搜索開關操作。

1、強制線圈1閉合一次,實現遠程搜索開關

modbus rtu命令:addr 05 00 00 ff 00 crc

2、強制線圈2閉合一次,清屏,用于現場開關無動作,但屏顯有顯示的情況。

modbus rtu命令:addr 05 00 01 ff 00 crc

3、強制線圈3閉合一次,實現遠程強制復位綜保。

modbus rtu命令:addr 05 00 02 ff 00 crc

4、強制線圈4閉合一次,控制綜保進行一次通訊查詢,以確定那個開關無法通訊。

modbus rtu命令:addr 05 00 03 ff 00 crc

5、通過讀取保持繼電器的1-256,可以得到系統中所有開關的情況。保持繼電器的編號與開關地址對應。每個保持繼電器返回兩個字節。前一字節表示皮帶號/傳感器類型,所得數據為0,表示該開關在系統中不存在。后一個字節表示該編號的開關當前接點狀態,0為正常,1為動作或1級跑偏,2為2級跑偏。保持繼電器1,對應分機地址1。

通過讀取保持繼電器的258、259,可以得到當前綜保皮帶窗口,開關編號窗口的內容。

modbus rtu命令:addr 03?起始地址高位起始地址低位數量高位數量低位? crc

使用本命令要注意:一次最多可讀取127個,這是由modbus協議隱含規定的。

6、通過讀取輸入位,可以得到各種傳感器動作狀態。1-8的狀態,返回一個字節。

bit0對應拉繩? ? ? ? ?bit1對一級跑偏? ? ?bit2對應打滑? ? ?bit3對應撕裂

bit4對應溜槽? ? ? ? ?bit5對料流? ? ? ? ?bit6對應料位? ? ?bit7對應二級跑偏

modbus rtu命令:addr 02 00 00 00 08 ?crc(因只有8個位,所以固定)

7、發生一級跑偏時,繼電器1動作;發生二級跑偏時,繼電器2動作;發生拉繩時,繼電器3動作;其它任一種故障,繼電器4動作。

8、搜索開關時,前窗口顯示搜索到的開關數量,后窗口顯示搜索到的開關地址。

9、通過讀取輸入寄存器,可以讀取綜保中所有開關的狀態。共計32個輸入寄存器。


輸入寄存器

開關地址編號

輸入寄存器

開關地址編號

1

1-8

17

129-136

2

9-16

18

137-144

3

17-24

19

145-152

4

25-32

20

153-160

5

33-40

21

161-168

6

41-48

22

169-176

7

49-56

23

177-184

8

57-64

24

185-192

9

65-72

25

193-200

10

73-80

26

201-208

11

81-88

27

209-216

12

89-96

28

217-224

13

97-104

29

225-232

14

105-112

30

233-240

15

113-120

31

241-248

16

121-128

32

249-255


表中可見,每8個開關為一組,對應一個輸入寄存器。返回的數據中,如果開關的傳感器類型為跑偏,則占兩位,其它類型的傳感器,占一位。字節的低位,對應低地址編號的開關;字節高位,對應地址編號高的開關。8個開關中,不論傳感器類型,排序均為順序排列。返回的字節中,低地址編號在前,高地址編號在后。搜索過程中返回的數據不確定。

Addr 04 00 00 00 20 + crc

10;通過讀取輸入寄存器33-82,可以讀取系統中所有離線開關的地址。共計50個輸入寄存器,每個輸入寄存器對應兩個開關地址,低位在前。

11;上位機在訪問綜保前,要對主機的地址要進行設置。可以通過485總線,向綜保寫入:00 fe?地址00 00 00 +CRC校驗碼來進行修改。此操作無返回值,修改后,新地址立即升效。請注意,一次只能修改一臺綜保地址。

12;綜保內部,設置故障緩存100組。如果有過多的故障開關,綜保將會出錯。

關于開關的設置:

開關傳感器種類設置(設置范圍1-7,超出范圍的,一律認為1)(中間的四位撥碼開關)

通過設置開關上的開關類型撥碼開關,設置傳感器類型。開關類型只在上電時檢測,故上電前的類型為準。撥碼開關的值為:(撥碼開關處的電路板絲印數值和)

1,拉繩? ?2,跑偏? ? 3,打滑? ?4,撕裂? ?5,溜槽? ?6,料流? 7,料位

皮帶號:(右邊的4位撥碼開關,范圍1-15,如果設置為0,則認為是1)

皮帶號設置撥碼開關處的電路板絲印數值和。


延延遲上報數據(此參數可以通過485總線接口,利用串口助手進行設置)

默認不延遲,在設置時,是以100ms為單位進行的。設置后,要在下次上電時啟用。

開關地址:(8位的撥碼開關,設置范圍1-255,如果設置為0,則認為是1)

撥碼開關數值和。

開關的接點連接:對于跑偏開關,JP5為一級跑偏,JP4為二級跑偏;其它類型的開關,只能使用jp5。

  • 綜保接線:

綜保的后面,有24位端子。

上面一行,從左到右分別為1到12。

下面一行端子,從左到右分別為13到24.

地址碼板接線


六、綜保面板及操作

面板見下圖所示。



圓圖標為發光指示燈。正方形為按鍵,長方形為顯示窗口。

1、報警指示燈常亮,表示當前窗口顯示的內容為報警開關對應的編號及皮帶號。如果此時的通訊指示燈閃爍,表示系統定期巡檢時,檢測到某個開關通訊故障。

2、通訊指示燈常亮,表示當前窗口顯示的內容為當前通訊故障的開關總數,及開關對應的編號。如果此時的報警指示燈閃爍,表示系統某個開關發生報警。

3、報警/通訊切換按鍵,用于切換顯示狀態:報警顯示或通訊故障顯示。

4、事件查詢:按下翻或上翻按鍵,可以對當前的事件(報警或通訊故障)進行查看。翻頁時不發生變化,表示當前只有一條事件。

5、工作中,表示當前系統處理正常工作中。

6、巡檢中,表示當前處于搜索開關或通訊故障查詢中。

7、搜索鍵,長按達到2秒,系統進入開關搜索中;短按,則系統進入通訊查詢中。

8、復位,長按達到2秒有效(處于搜索中無效)。

9、預留按鍵無任何作用。

系統通電后,每5分鐘,自動巡檢一個開關。

一、使用環境條件

? ?1.環境溫度:540°C

? ?2.相對濕度:不超過90%(? 25°時)

? ?3.無雨雪侵襲的戶內。

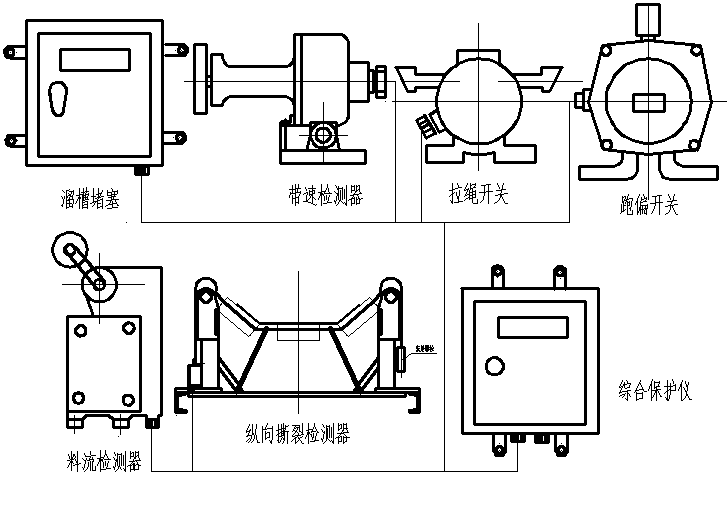

二、統配置示意見圖。

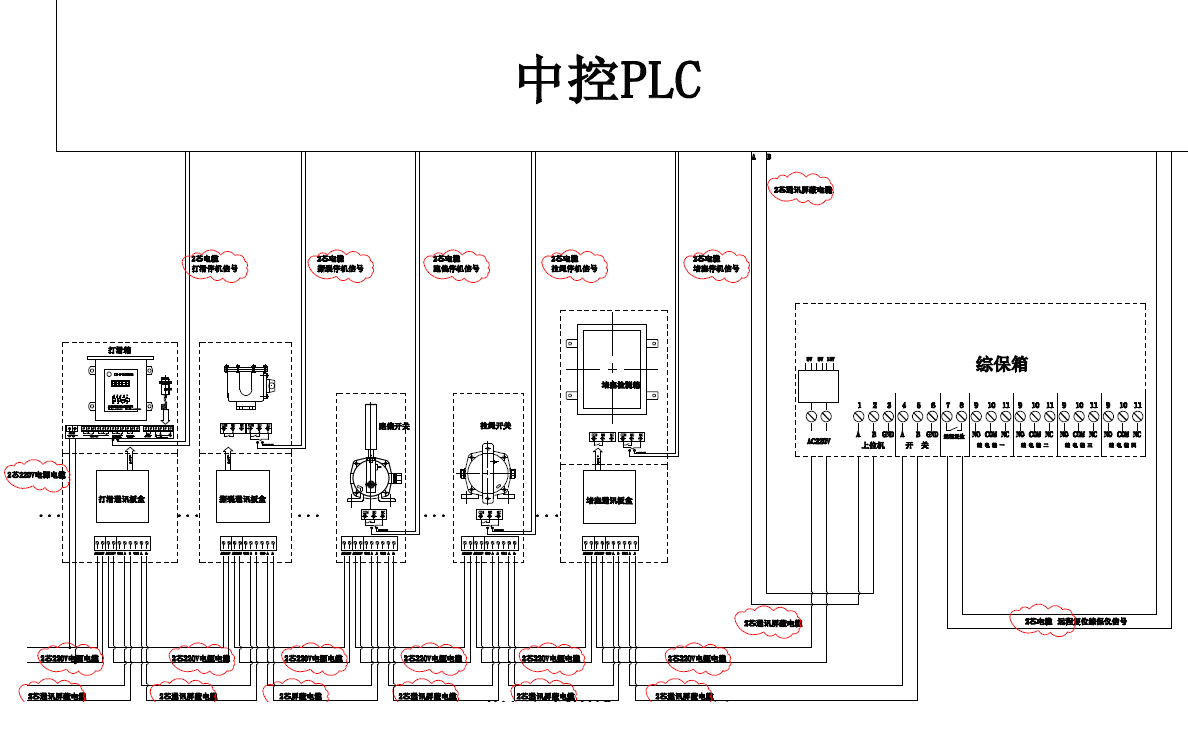

接線配置圖
