一．?主要用途：

本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號，實現膠帶機的自動報警和停機。

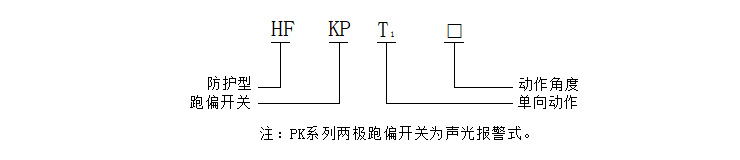

?二.型號及含義：

三.主要技術指標：

1.?接點容量：?AC380V ? 10A

2.?絕緣電壓：AC1000V歷時1分鐘

3.?使用壽命：開關可靠動作10萬次

四.?外型結構

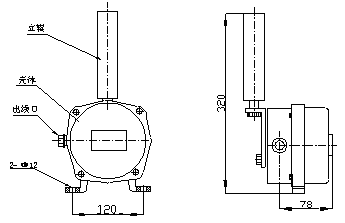

外型結構見圖（1）

五.?工作原理

HFKPT1系列兩極跑偏開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立輥偏轉至I級動作角度時，I級開關動作，并輸出信號報警。如膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號，如將其接至控制線路中即可實現自動停機。

六.?安裝與接線

（1）安裝方法

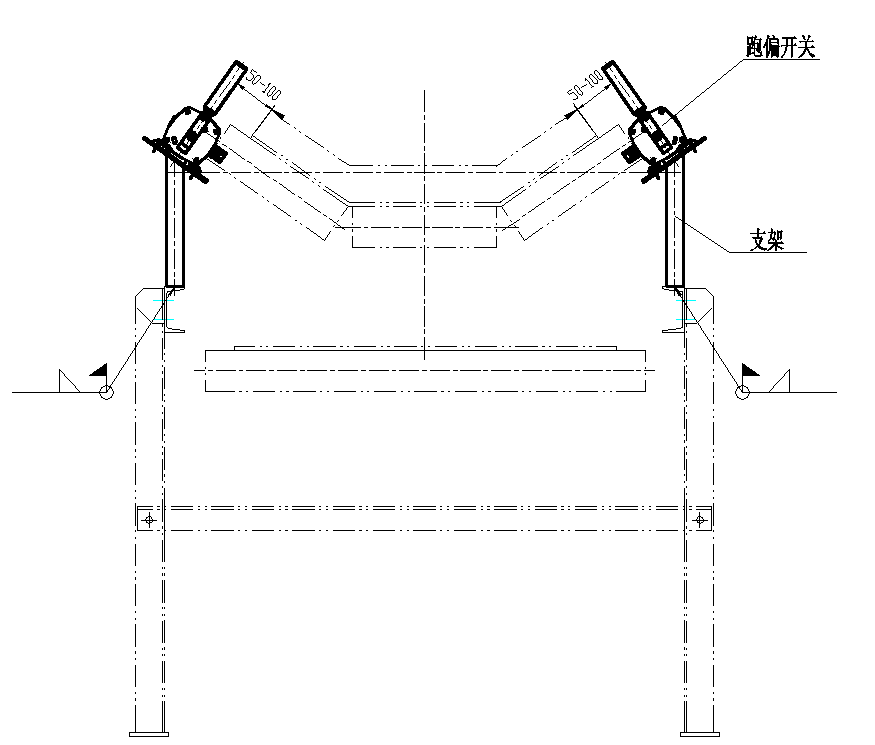

1.跑偏開關應安裝在膠帶機兩側，其位置應使立輥與膠帶邊平面垂直，且應保證帶邊位于立輥的1/4-1/3處為宜。

2.立輥與膠帶邊距離1般應處在膠帶自然跑偏量加50～10mm為宜。

3．跑偏開關成對安裝在頭、尾、中間三個位置，一般長度為100米的膠帶安裝三對為宜。

4．將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑片開關緊固在安裝支架上即可。見

5. 為達到標準的防護等級，請使用直徑10mm電纜接線。

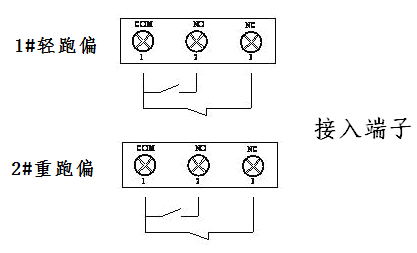

七．接線原理圖

八.?定貨須知

1.定貨時請注明產品型號，名稱及數量。

2.如用戶需要安裝支架，定貨時請注明膠帶機型號、槽角及帶寬。

例如：HFKPT1-12-30型兩極跑偏開關10臺；安裝支架10個；帶寬1米、槽角30°
